一、建筑設計概況
項目名稱：江山市中醫院醫共體石門分院遷建項目
用地性質：社區醫療用地
項目位置：位于江山市石門鎮溪底村南側主村區域邊緣，北側緊鄰石門鎮幼兒園地塊，周邊規劃道路通往清漾村，東側貼鄰江郎山派出所。
項目規模：本地塊包含1棟5層醫院主樓和2層裙樓，地下一層車庫。規劃總建設用地面積約為10018平方米，總建筑面積為14000平方米，地下建筑面積為3783.64平方米，地上建筑面積10216.36平方米(計容面積為10216.36平方米)，容積率為1.02。
綠色建筑：二星級
二、項目主要節能措施
1、建筑圍護結構的節能設計：
外墻采用“無機輕集料保溫板Ⅱ型、巖棉板、巖棉夾芯板”外保溫形式;屋面的保溫材料“擠塑聚苯板(XPS)”，采用倒置式保溫形式;外窗采用“鋁合金平開窗(5中透光Low-E+12Ar+5(雙銀)(29mm隔熱條))”
2、結構專業節材設計
1)混凝土
本工程主要受力構件混凝土強度等級：
框架柱、墻：C35;梁、板：C35、C30;地下室外墻、底板：C35;圈梁、過梁、構造柱：C25;基礎墊層：C15。
2)鋼筋、鋼材
本工程主要受力筋采用HRB400級鋼筋。型鋼、預埋鋼板采用Q235-B、Q355-B普通碳素鋼。手工焊焊條采用E43、E50系列，融透焊(對接焊縫、剖口焊縫)的焊接質量不低于二級;非融透焊(角焊縫)的焊接質量不低于三級。
3)墻體
地上外填充墻采用蒸壓砂加氣混凝土砌塊(容重≤8kN/m3)，衛生間隔墻采用頁巖多孔磚(容重≤ 14kN/m3)，其余內隔墻均采用加氣混凝土砌塊(容重≤ 7kN/m3)。砌筑用砂漿：地下室采用M7.5水泥砂漿，地上加氣混凝土砌塊采用專用砂漿(強度等級≧M5)，其余砌筑砂漿為M5.0混合砂漿。
3、暖通專業節能設計
1)項目空調系統為多聯機加新風及分體空調，信息技術機房設計恒溫恒濕空調系統，設計明確室內外設計參數基本滿足標準要求。
2)醫療主體區域設計變冷媒流量多聯機空調系統(VRF)加新風系統。VRF系統按樓層分區域分別獨立設置系統，室外機設置于屋面或各層設備平臺。信息技術機房設計恒溫恒濕空調系統。本工程消控中心、電梯機房、病房等區域采用分體空調形式。
3)公共衛生間按10～15次/h換氣量核算排風量，自然補風。設備用房按4～8次/h換氣次數核算排風量，進風量為排風量的80%。淋浴間按6次/h換氣次數核算排風量。氣體滅火房間排風由工藝完成，并按5次/h換氣次數核算排風量，下排風。變配電間按熱平衡計算核算通風量。淋浴間按6次/h換氣次數核算排風量。氣體滅火房間排風由工藝完成，并按8次/h換氣次數核算排風量，下排風。非機動車庫按4次/h換氣次數核算排風量，自然補風(如果采用機械補風，進風量大于排風量的50%)。項目地下車庫換氣次數按照6次/h核算排風量，自然補風。病理科、檢驗科實驗室等有強烈異味的房間設計機械排風系統，排風量按10~12次/時計算，病理科取材室、標本制作、化學試劑、免疫組化，檢驗科細胞實驗室等有強烈異味的房間，通過工藝要求，劃分為幾個排風系統，通過豎井接至屋面高空排放，風機均設在屋面，排風機組設活性碳吸附或者中效過濾段。
4、給排水專業節能設計
本工程供水水源為城市自來水，擬分別自周邊市政道路引入兩路DN200給水管，室外消防管網、生活給水管、綠化給水管分設，其中消防和生活給水管在場地內成環狀布置。市政給水壓力約0.35Mpa。生活飲用水系統的水質要求滿足《生活飲用水衛生標準》(GB5749-2022)。本項目充分利用市政壓力，地下室至五層均利用市政給水壓力直接供給。
海綿城市設計：
本項目用地面積為10018m2，該項目設置透水鋪裝2024㎡，設置390平方米的下凹綠地，下凹深度0.2m，蓄水有效深度按0.15m計，調蓄水量為390×0.15=58.5立方米;設置64.4立方米雨水調蓄水池，設計采用LID設施總調蓄水量為58.5+64.4=122.9立方米;本工程綜合徑流系數為0.505，徑流總量控制率大于75%，滿足《民用建筑雨水控制與利用設計規程》(DB 33/T1167-2019)和項目規劃的要求。
5、電氣與智能化專業節能設計
智能化：計算機網絡及程控交換系統、建筑設備監控系統、能耗監測系統、智能照明系統、安全防范系統。
太陽能光伏：經核算本工程設置太陽能光伏系統，設置約215平方米太陽能光伏板，選用單晶硅光伏組件，光伏發電系統最小裝機容量43kWp，年預測發電量約48MWh。采用“自發自用，余電上網”的方式，具體以380V并網點形式分別與用戶側0.4kV低壓母排連接進行光伏并網發電。
充電樁：共設有80個機動車停車位，含8輛充電樁車位(其中快充車位2輛)。

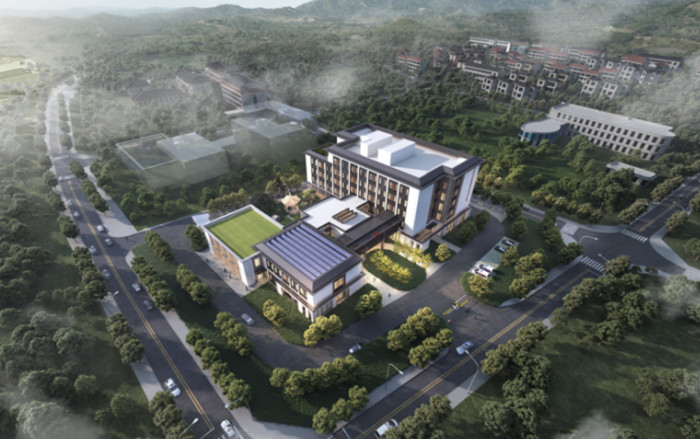

6、效果圖
